Chaflanes
Cuando los materiales a unir tienen un espesor tal que no permite que la soldadura penetre lo suficiente y funda toda la superficie de la unión, es necesario realizar unos rebajes o biseles en las uniones, para facilitar que la soldadura pueda penetrar lo necesario.

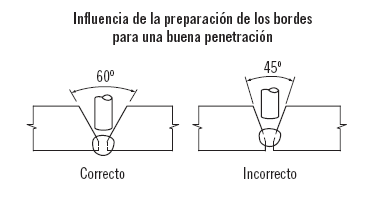

A partir de 3 o 4mm suele ser adecuado y por encima de 8mm se considera prácticamente imprescindible. En la siguiente imagen se representa una soldadura con y sin una penetración adecuada por un mal diseño del chaflán:

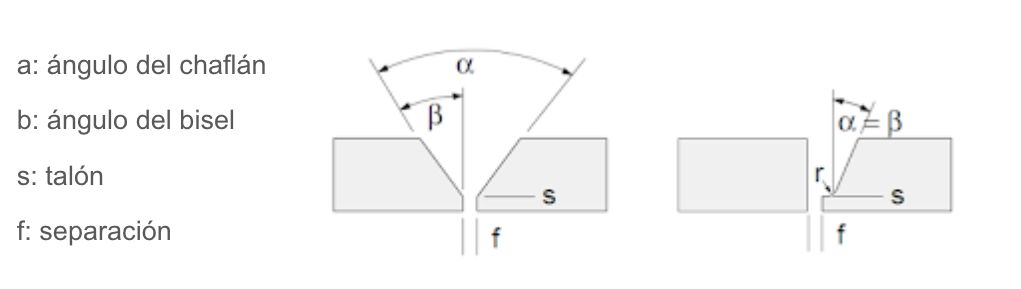

A continuación vemos las partes básicas de un chaflán:
Generalmente, el chaflán suele tener un ángulo de entre 60º y 70º. Además, el talón tiene la función de servir de soporte a la penetración, para que no sea excesiva, ya que si el bisel no tuviera este rebaje la soldadura lo fundiría con demasiada rapidez y no permitiría la práctica. Un talón adecuado puede tener una dimensión de entre 1mm y 1,5mm.

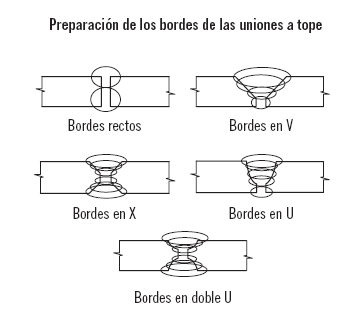

Los principales tipos de chaflanes son los siguientes:
👉¿Cuál es el tipo de chaflán adecuado para cada soldadura?
Bordes rectos: espesores menores de 4mm.
Bordes en V: espesores de 8 a 20mm.
Bordes en X: espesores superiores a 20mm.
Bordes en U: espesores entre 12mm y 20mm y materiales muy duros.
Bordes en doble U: espesores superiores a 20mm y materiales muy duros.
