¿Cómo dimensionar los cordones de soldadura?

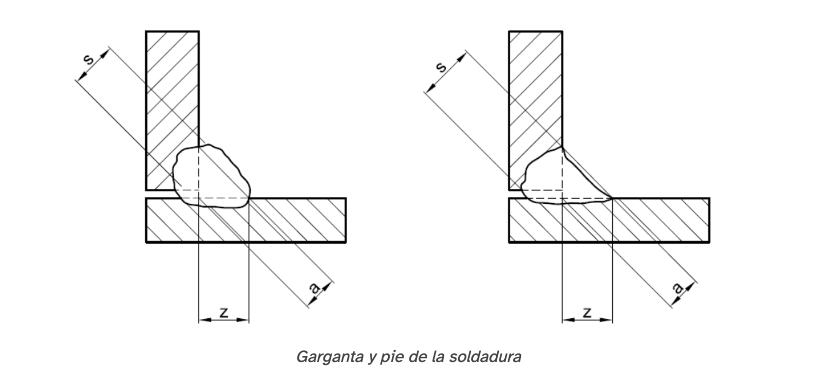

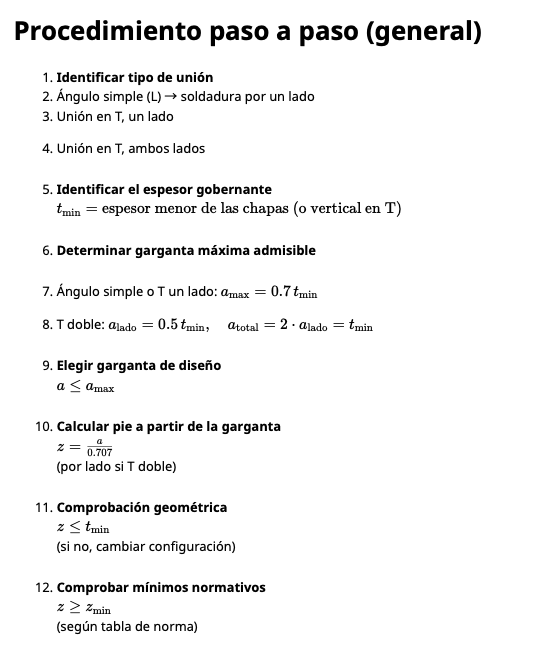

🛠️A la hora de calcular las dimensiones de soldadura siempre hay que ceñirse a las indicaciones dadas por el departamento de ingeniería, pero desde un punto de vista ilustrativo podemos acercarnos bastante siguiendo estas consideraciones básicas:
NOTA: para la longitud de los cordones de soldadura a tope consultar el apartado de fisuras en caliente.

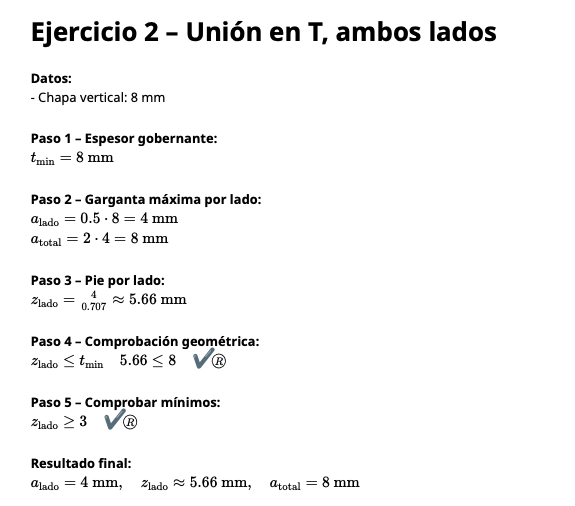

Ejercicio resuelto
NOTA: la norma indica que la garganta mínima son 3mm.
Tarea
Resuelve las dimensiones del pie (z) y garganta de soldadura (a) para una soldadura en ángulo simple (PB) con dos pletinas:
- Pletina A: 10mm
- Pletina B: 5mm
Realiza la resolución del ejercicio según las indicaciones teóricas y dibuja el resultado mediante un croquis acotado, que incluya las dimensiones de (a) y (z).
Puedes realizarlo en formato físico o digital, una vez terminado súbelo al buzón correspondiente de Classroom.
¿Quieres saber más sobre soldadura?
